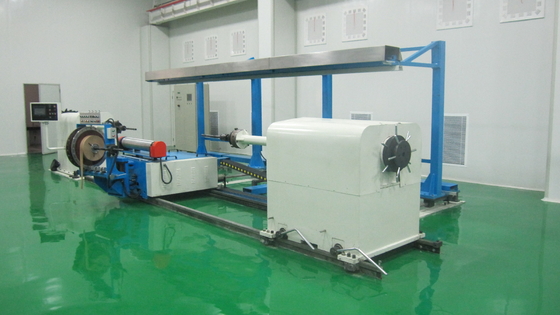

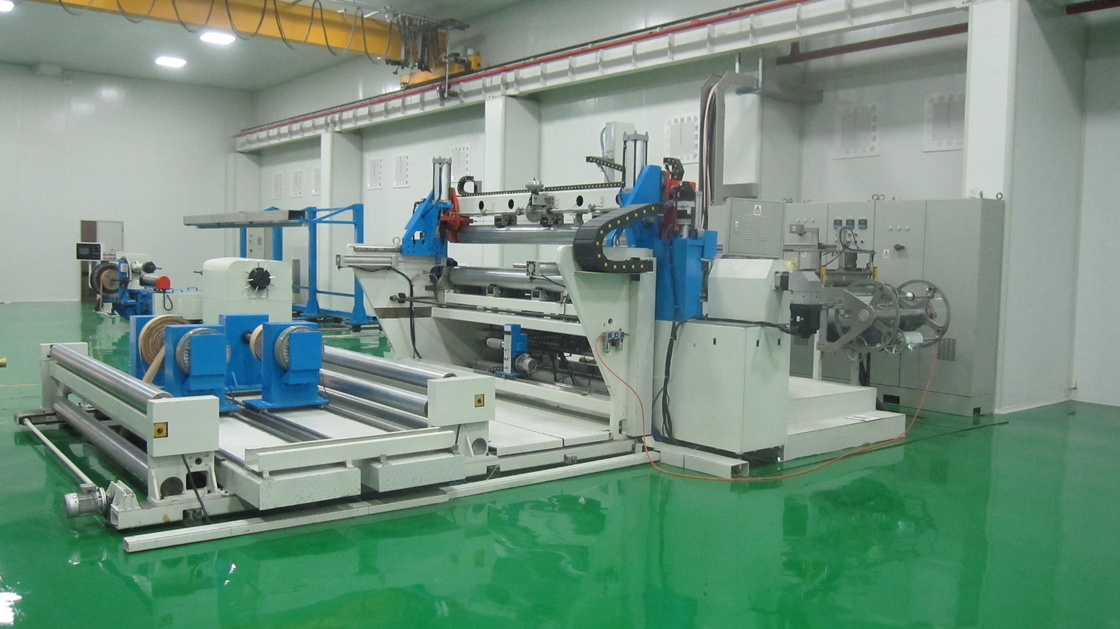

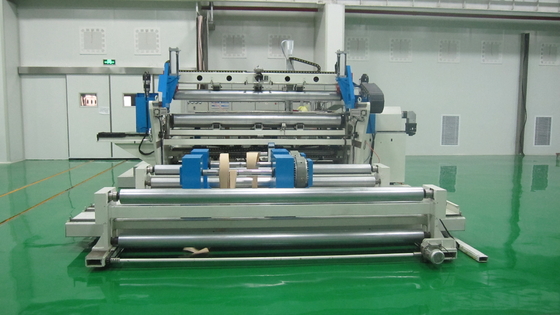

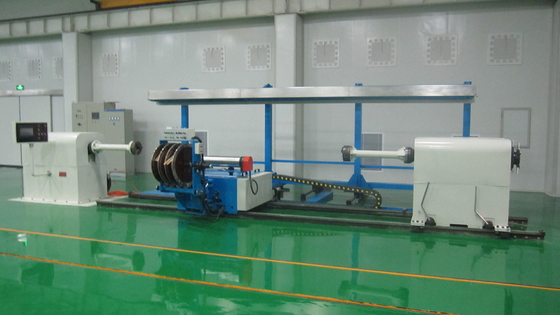

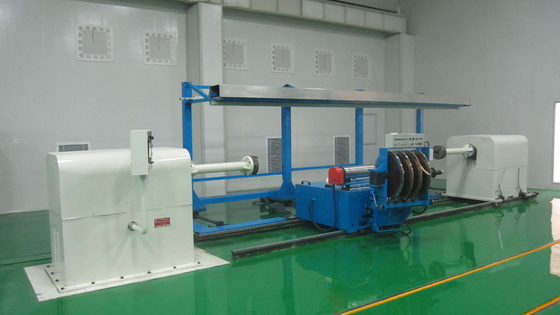

Máquina de envolvimento automática da máquina/papel de enrolamento do papel do CNC

6. Altura do centro de equipamento: mmF 1000 (do worktable da tela ao worktable ereto)

7. Largura de papel: 2800 milímetros

8. Espessura de papel: 0.05~0.12 milímetros (papel liso)

9. Diâmetro interno do rolo original: Φ76 milímetro

10. Diâmetro exterior do rolo original: Φ600 milímetro

11. Peso do rolo original: 600kg

12. Número de cortadores: 2

Exigências técnicas

1. O tubo de núcleo é apoiado pelo eixo pneumático em lados e o tubo de núcleo da especificação diferente é fornecido com o eixo pneumático diferente. A troca do eixo pneumático deve ser conveniente e rápida.

2. O tubo de núcleo é conduzido pelo eixo pneumático e o eixo pneumático é conduzido pelo servo motor. Para evitar a deformação do tubo de núcleo durante o enrolamento, o rolo de apoio subordinado (rolo quente) deve ser equipado. O rolo de apoio (com o aumento de envolver o diâmetro) é conduzido igualmente pelo servo motor.

3. O rolo do papel baixo é apoiado pelo eixo 2800mm-long pneumático, cujo montar e desmontar devem ser simples, fáceis, seguras e seguras. A capacidade de carga de eixo pneumático será mais do que 600kg.

4. O mecanismo de apoio do rolo original será fornecido com o sistema de controlo da tensão para assegurar a tensão constante durante o enrolamento.

5. Para colocar exatamente a tela capacitiva durante o enrolamento, o equipamento é fornecido com a bandeja de localização para encontrar exata da posição inicial da tela, que é conveniente de se operar. Antes de colocar a tela capacitiva, o equipamento dará alertas de acordo com as camadas e o diâmetro de enrolamento.

6. Há dois cortadores: um é para o corte do fim, que não será movido durante o enrolamento e o outro é para o corte afilado do fim, que será movido de acordo com a velocidade de enrolamento. O corte das etapas pode ser conduzido synchronously em ambos os lados.

7. As papeladas do corte serão recolhidas pelo mecanismo de enrolamento.
