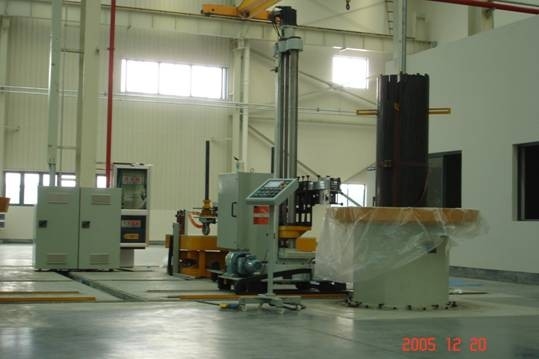

Máquina de enrolamento automática do CNC, máquina vertical do NC Wingding do Reactance
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | Máquina de enrolamento da bobina,máquina de enrolamento do filamento |
||
|---|---|---|---|
Máquina de enrolamento automática do CNC, máquina vertical do NC Wingding do Reactance
Descrição:
PVWM consiste no suporte, na coluna, no sistema da elevação do mandril, no sistema da rotação do mandril, na plataforma móvel da placa e no sistema de controlo. Os vários parâmetros do enrolamento são mostrados nos CRT. Operar o menu e escolher funções diferentes pelo dedo tocam nos CRT, a tecnologia do enrolamento pode ser compilada adiantado ou revisado.
Aplicações:
A máquina de enrolamento vertical (PVWM) do poço é equipamento ideal para fazer a alta tensão, enrolamentos helicoidais de alta tensão super e enrolamentos do disco dos transformadores
Especificações:
Máquina de One.Main (plataforma giratória)
|
Índices |
Parâmetros |
|||
|
WKRJF-5/LD |
WKRJF-20/LD |
WKRJF-30/LD |
WKRJF-40/LD |
|
|
Diâmetro da plataforma
|
1800mm |
2000mm |
2400mm |
3000mm |
|
Diâmetro de Max.rotating da plataforma |
2500mm |
3500mm |
4000mm |
4500mm |
|
Carga máxima da plataforma |
5T |
20T |
30T |
40T |
|
Altura da plataforma |
500mm |
|||
|
Velocidade da plataforma (regulamento stepless) |
0~20 r/min |
0~20 r/min |
0~15 r/min |
0~10 r/min |
|
Torque máximo do mandril |
3200 N.m |
12000N.m |
16000N.m |
25000N.m |
|
Poder da plataforma giratória |
4 QUILÔMETROS |
11 QUILÔMETROS |
11 QUILÔMETROS |
15 QUILÔMETROS |
Braço de Two.Ourgoing e systerm de levantamento
|
Índices |
Parâmetros |
|||
|
WKRJF-5/LD |
WKRJF-20/LD |
WKRJF-30/LD |
WKRJF-40/LD |
|
|
Comprimento de levantamento máximo |
3000mm |
3500mm |
4000mm |
4500mm |
|
Altura principal de levantamento |
650mm |
|||
|
Velocidade de levantamento (regulamento stepless) |
0~12000 mm/min |
0~8000 mm/min |
||
|
Amouts do fio beliscado |
4 |
6 |
||
|
Amouts do fio beliscado |
5 |
6 |
||
|
Escala do fio beliscada |
0~50mm |
|||
|
Escala do braço ourgoing |
0~800mm |
0~900mm |
0~1000mm |
0~1100mm |
NOTA: Os parâmetros acima são padrão. Podem ser alterados pelo cliente exigem.
