Forma de batida automática de enrolamento da forma U da máquina R com 20mm - 30mm
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | Máquina de enrolamento da bobina,Máquina de moldagem de papel |
||
|---|---|---|---|
Forma de batida automática de enrolamento da forma U da máquina R com 20mm - 30mm
1. Composição da máquina
A máquina consiste em duas porções: linha reta segmento que envolvem o dispositivo e segmento anular que envolve o dispositivo.

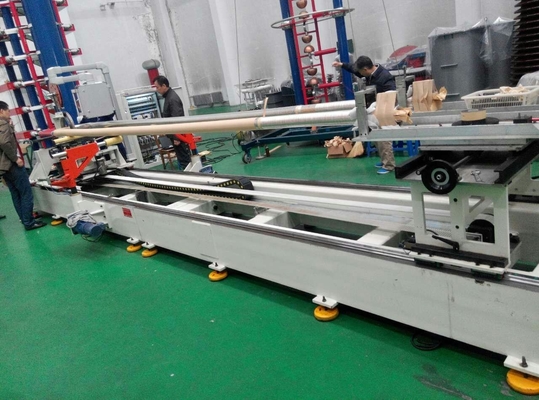

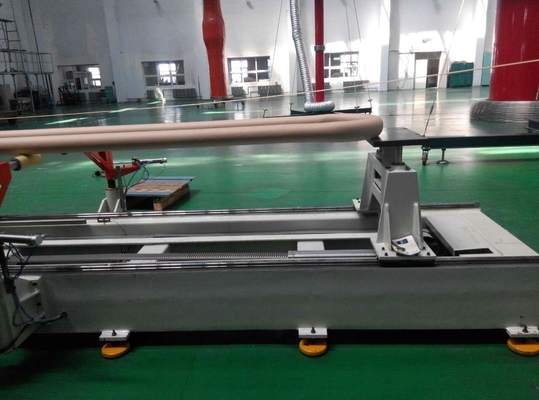

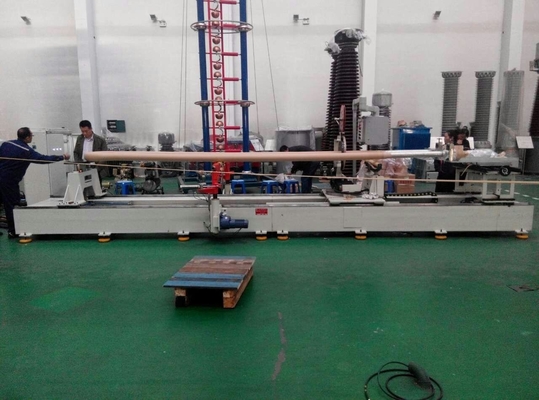

A linha segmento reta que envolve o dispositivo consiste envolver a cabeça, o trilho de guia linear, o corpo, o tailstock, o mecanismo do apoio do condutor e o sistema de controlo.

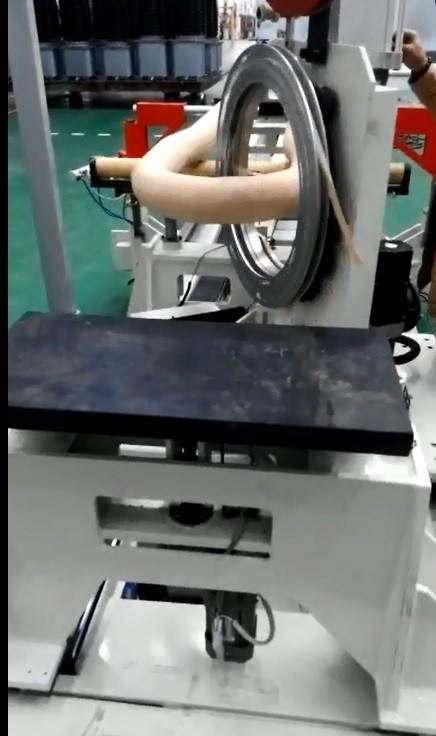

O segmento anular que envolve o dispositivo consiste envolver a cabeça, trilho de guia do arco, base do arco, a mão desloca o trilho e o sistema de controlo de guia.
2. Princípio da máquina e das estruturas preliminares
Uma extremidade do condutor é unida no tailstock da linha segmento reta que envolve o dispositivo, e o tailstock utiliza o modo da braçadeira da curvatura, e a posição pode ser ajustada de acordo com o comprimento do condutor. Para a outra extremidade, há um rolamento do condutor na junção (° da escala 30 do ângulo - ° 80) entre a linha anular e reta para apoiar o peso do condutor. Para cima e para baixo pode ser ajustado através do motor.
Faça à máquina o parâmetro principal:
|
NÃO. |
Artigo |
Índice |
|
1 |
Papel do crepe/ofício |
O comprador da largura 20-30 milímetro fornecer amostras quando ensaio |
|
2 |
Disco de papel do crepe/ofício |
Eixo central: Diâmetro externo de Ф50±2mm (máximo): Ф300mm |
|
3 |
Suporte do corpo |
A tabela da soldadura como o quadro baixo do trilho, trilho de guia linear é instalada no quadro baixo Está apoiando o suporte para o condutor |
|
4 |
Borda envolvida |
Linha reta parte, diâmetro interno de giro eficaz mínimo 400mm Parte anular, enrolamento flexível do círculo Tensão da decolagem, máximo 5kgf A superfície de contato do papel é feita da resina, a cara do metal da borda deve ser com o tratamento de superfície para impedir a oxidação e o pó de metal não pode cair para fora. |
|
5 |
Máximo que envolve a velocidade de giro |
Linha reta máximo 100rpm do segmento, máximo 30rpm do segmento do arco (a velocidade é ajustável) |
|
6 |
Taxa da tampa da pilha |
1/2; 1/3 selecionável |
|
7 |
Dimensão externo |
Tomar em consideração fácil à desmontagem quando movido dentro Dimensão da entrada do local de trabalho: 7000 (L)×1500 (W)×1800H (milímetro) |
|
8 |
Fonte de alimentação |
AC380/50 hertz; Três fases |
