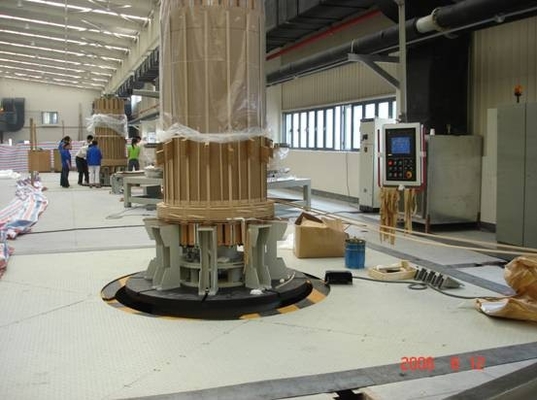

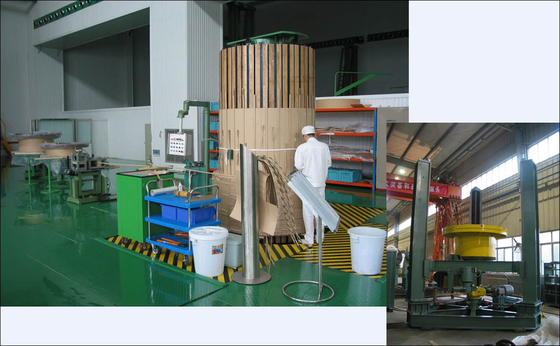

Vertical hidráulico do poço da máquina de enrolamento do CNC com controlado automático
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | Máquina de enrolamento da bobina,máquina de enrolamento do filamento |
||
|---|---|---|---|
Vertical hidráulico do poço da máquina de enrolamento do CNC com controlado automático
Descrição:

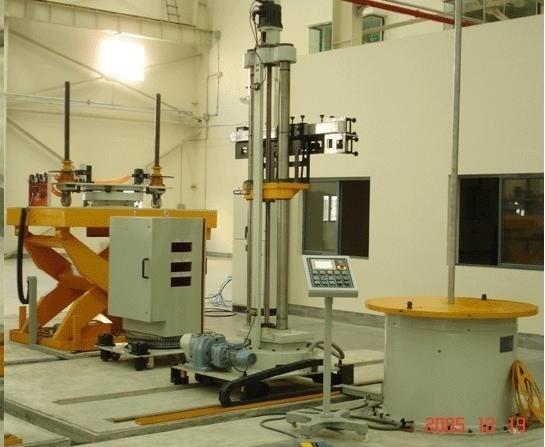

PVWM consiste no suporte, na coluna, no sistema da elevação do mandril, no sistema da rotação do mandril, na plataforma móvel da placa e no sistema de controlo. Os vários parâmetros do enrolamento são mostrados nos CRT. Operar o menu e escolher funções diferentes pelo dedo tocam nos CRT, a tecnologia do enrolamento pode ser compilada adiantado ou revisado.
Aplicações:
A máquina de enrolamento vertical (PVWM) do poço é equipamento ideal para fazer a alta tensão, enrolamentos helicoidais de alta tensão super e enrolamentos do disco dos transformadores
Especificações:
Artigo | NÃO. | Índices | Parâmetros técnicos | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
Plataforma giratória | 1 | Carga máxima (quilograma) | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | Diâmetro de giro máximo (milímetro) | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | Diâmetro do mandril (milímetro) | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | sulco T-dado forma no chuck×number: (mm×unit) | 28mm×8 | 36mm×8 | ||||||
5 | Altura da plataforma (milímetro) | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | Altura do mandril à plataforma quando o mandril for içado ao superior (milímetro) | 400 | |||||||
7 | Velocidade do mandril (regulamento stepless) (r/min) | 0~10 | 0~7 | 0~5 | |||||
8 | Torque máximo do mandril (N/M) | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | Tensão máxima do fio (N) | 9000 | 12000 | 14200 | |||||
10 | Poder giratório do motor do mandril (quilowatt) | 11 | 15 | 18,5 | |||||
11 | Posicionando o furo do centro do mandril (milímetro) | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | Afastamento do rolamento (milímetro) | ≤0.2 | |||||||
Braço de balanço | 13 | Altura (milímetro) | 3000 | ||||||
14 | Comprimento máximo (dobrável) (milímetro) | 3000 | 3200 | 3500 | 3800 | ||||
|
| Máximo que eleva a altura (curso) (milímetro) |
|
| |||||
Mecanismo de elevação | 15 |
| 2500 | 3000 | |||||
16 | Elevando a velocidade (mm/min) | 1000 | 700 | 500 | |||||
17 | Poder do servo motor (quilowatt) | 11 | 15 | 18,5 | |||||
18 | parafuso | 3-Tr55x10 | 3-Tr65x10 | X12 3-Tr70 | X12 3-Tr80 | 3-Tr85 x14 | 3-Tr90 x16 | ||
Mecanismo do obturador | 19 | Superfície coberta (milímetro) | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | Escala elástico do obturador (milímetro) | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | Velocidade do obturador (mm/min) | 1000 | 900 | 700 | |||||
22 | Poder do motor (quilowatt) | 0,55 | |||||||
23 | Quantidade de motores (unidade) | 4 | |||||||
Lubrificação | 24 | Poder do motor da bomba delubrificação (quilowatt) | 0,2 (QUILOWATT) | ||||||
25 | Lubrificando o modo | Óleo | |||||||
NOTA: Os parâmetros acima são padrão. Podem ser alterados pelo cliente exigem.
