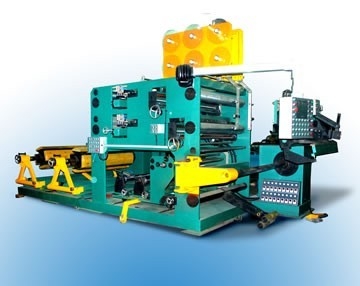

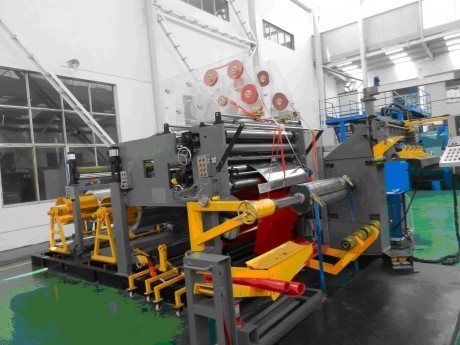

Máquina de enrolamento de alta velocidade do CNC, máquina de enrolamento automática da bobina

. N

ARTIGO

ESPECIFICAÇÃO

1

Escala da bobina

1,1

Comprimento axial

Máximo: 600 milímetros

1,2

Comprimento axial (com ligação)

Máximo: 720 milímetros

1,3

Diâmetro exterior (para não incluir fios)

φ600

1,4

Diâmetro exterior (máximo) (máximo)

φ620

1,5

Diâmetro interno (mínimo) (minuto)

Não limitado

1,6

Tipo da bobina

Círculo, elipse, retângulo (bobina weight≤500kg)

2

Material da bobina

2,1

Folha de cobre ou de alumínio

width≤600mm, thickness0.3-1.5mm;                             Diâmetro interno da bobina: Φ400;                                          Bobina diameter≤Φ800 exterior.

2,2

Fio esmaltado

Fio: MaxΦ0.3-3.0 milímetro;                                              Fio liso: 3×12 máximo milímetro

3

Dispositivo decoiling da folha da conduta

Maneira pneumática da tensão

3,1

Comprimento do cilindro do apoio

620 milímetros

3,2

O cilindro do apoio ajusta a escala

Φ470-φ520

3,3

Carga do cilindro do apoio (máxima)

1000 QUILOGRAMAS

3,4

Força de expansão

Máximo: 5000N-M (Stepless ajustável)

3,5

Força de funcionamento da tensão

0---0,6 Mpa

4

Dispositivo do enrolamento

4,1

Velocidade de enrolamento

0-20 n/min

4,2

Torque de trabalho (máximo)

≥ 5000 nanômetro

4,3

Poder de enrolamento

11 QUILOWATTS

4,4

Maneira do regulamento da velocidade

Regulamento stepless da velocidade da freqüência

5

Dispositivo do decoiler da isolação da camada

5,1

Eixo do insulationinstallation da camada

2 grupos

5,2

Diâmetro exterior da bobina da isolação da camada

≤φ400 milímetro

5,3

Diâmetro interno da bobina da isolação da camada

Φ76 milímetro

5,4

Largura da bobina da isolação da camada

Máximo: 620 milímetros

5,5

Maneira de Decoiling

Aperto do mecânico

5,6

Umedecendo a frente (independente de 2 grupos)

≤50 NANÔMETRO

6

Retifique o dispositivo

6,1

Retifique o método

O sistema do servo motor auto corrige

7

Sistema elétrico

Controle do automóvel do PLC

7,1

Dígitos da contagem

4 dígitos (0.0-999.9) (precisão da contagem: 0,1 voltas)

7,2

Função básica

Entrada de etapa, susceptível de revisão, memória da falha de energia

7,3

Relação do trabalho

Painel de controle do toque (chinês e inglês)

7,4

Poder total

15KW
