Máquina de enrolamento vertical do CNC de Overfloor horizontal com alta tensão
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | Máquina de enrolamento da bobina,máquina de enrolamento do filamento |
||
|---|---|---|---|

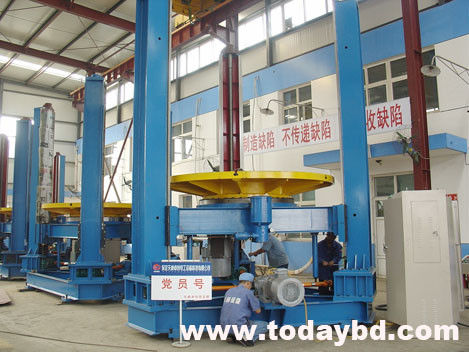

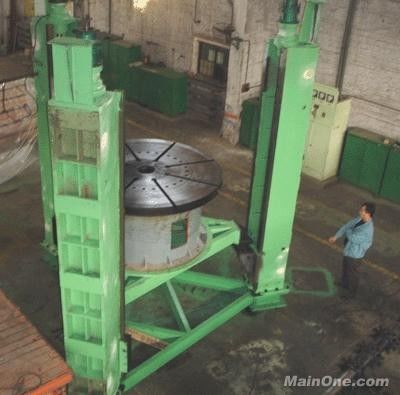

Máquina de enrolamento vertical do CNC de Overfloor horizontal com alta tensão
Descrição:
OVWM consiste na caixa do eixo, na cauda, no resto de cama, no mecanismo elétrico do sistema de controlo, o vertical e o horizontal de pressão (opcionais), grampo pneumático do condutor (opcional), estação hidráulica (opcional), decoiler (opcional).
máquina de enrolamento horizontal, máquina de enrolamento horizontal para a venda, expoter horizontal da máquina de enrolamento da porcelana
Aplicações:

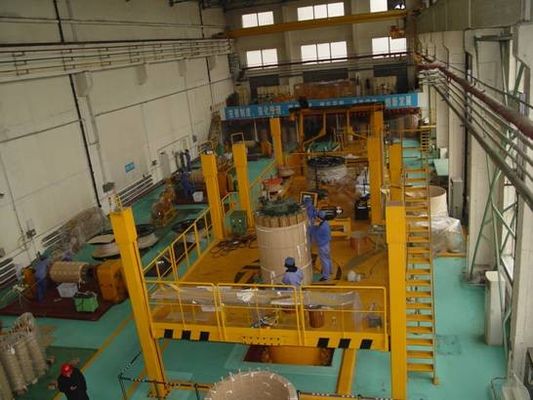

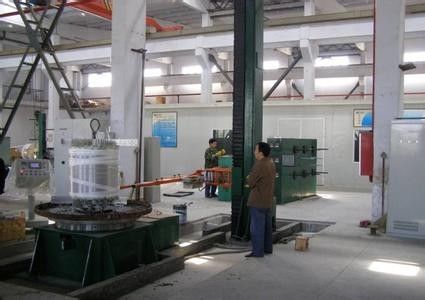

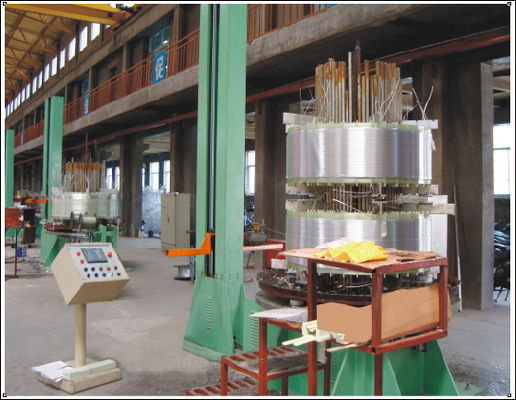

A máquina de enrolamento vertical de Overfloor (PVWM) é equipamento ideal para fazer a alta tensão, enrolamentos helicoidais de alta tensão super e enrolamentos do disco dos transformadores
Especificações:
|
Não. |
Parâmetros técnicos principais |
Parâmetros |
||
|
OPW-15/LD (NC) |
OPW-25/LD (NC) |
OPW-35/LD (NC) |
||
|
1 |
Diâmetro do mandril (㎜) |
1600 |
1800 |
2000 |
|
2 |
Carga do mandril (㎏) |
15000 |
25000 |
35000 |
|
3 |
Velocidade do mandril (variável-freqüência da C.A., regulamento stepless) da velocidade (RPM) |
0-10 |
0-7 |
0-5 |
|
4 |
Torque máximo do mandril (N.m) |
15000 |
25000 |
40000 |
|
5 |
Diâmetro de giro máximo do mandril (㎜) |
2800 |
3200 |
3500 |
|
6 |
Elevando o curso da plataforma de funcionamento (㎜) |
3000 |
3200 |
3200 |
|
7 |
Área da plataforma de funcionamento (㎜) |
5500×550mm |
5500×550mm |
6000×6000mm |
|
8 |
Velocidade da plataforma de funcionamento (㎜/min) |
0-800 |
0-800 |
0-800 |
|
9 |
Diâmetro do centro da plataforma de funcionamento (ajuste eletricamente) (㎜) |
800~2850 |
1200~3250 |
1500~3600 |
|
10 |
Carga da plataforma de funcionamento (㎏) |
3000 |
3000 |
3000 |
|
11 |
Altura mínima da plataforma de funcionamento ao à terra (㎜) |
450 |
450 |
460 |
|
12 |
Área da plataforma do decoiler (㎜) |
5500×4200 |
5500×4200 |
6000×4500 |
|
13 |
Curso da plataforma do decoiler (㎜) |
3000 |
3200 |
3200 |
|
14 |
Carga máxima da plataforma do decoiler (㎏) |
12000 |
15000 |
15000 |
|
15 |
Altura mínima da plataforma do decoiler ao à terra (㎜) |
350 |
550 |
550 |
|
16 |
Desloque o comprimento do clamper pneumático na plataforma de funcionamento (o ㎜) |
2400 |
2400 |
2400 |
|
17 |
Força de travagem do clamper pneumático (N) |
500~4000 |
500~4000 |
500~4000 |
|
18 |
Poder do motor da plataforma giratória (quilowatts) |
15 |
18,5 |
22 |
|
19 |
Poder do motor da plataforma de funcionamento (quilowatt) |
4×1 |
4×1 |
4×1.5 |
|
20 |
Poder do motor da plataforma do decoiler (quilowatts) |
4×1 |
4×1.5 |
4×2.2 |
|
21 |
Poder total (quilowatt) |
30 |
35 |
42 |
|
22 |
poder |
50Hz, 380V±10% |
||
|
23 |
ambiente |
-5~40℃ |
||
NOTA: Os parâmetros acima são padrão. Podem ser alterados pelo cliente exigem.
