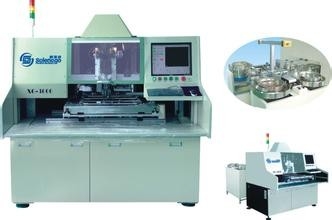

Máquina de inserção automática do PWB através do equipamento da inserção do furo
|
Detalhes do produto:
Condições de Pagamento e Envio:
|
Descrição de produto detalhada
| Realçar: | auto máquina da inserção para os conjuntos do PWB,através da máquina da inserção do furo |
||
|---|---|---|---|
Descrição:
A máquina de inserção automática, usada para os componentes eletrônicos que montam, pode ser categorizada na máquina axial da inserção, máquina radial da inserção, em-linha dupla máquina da inserção do pacote e máquina obsoleta da configuração. Cada um do tipo tem seus próprios produtos apropriados especiais
Inserção axial:
Um inserter axial toma componentes leaded axiais do através-furo dos carretéis que são alimentados nas cabeças distribuidoras que cortam as partes em uma corrente na ordem de inserção; transferido da corrente da seqüência à corrente da inserção, que traz o componente debaixo da cabeça da inserção que corta então as ligações do componente ao comprimento correto para o período do comprimento e da inserção da ligação; dobra as ligações 90°; e inserções que o componente conduzir na placa quando um conjunto do rebitamento debaixo dos cortes e dobrar as ligações para se
Inserção radial:
Um inserter radial toma componentes leaded radiais do através-furo dos carretéis que são alimentados nas cabeças distribuidoras que cortam o componente do carretel e o colocam na corrente em ordem da ordem de inserção. O componente for trazido a um conjunto componente de transferência atrás da cabeça da inserção e transferido à cabeça da inserção, a seguir introduzido na placa quando um conjunto do rebitamento debaixo dos cortes e das curvaturas as ligações oposto a entre si.
Em-linha dupla inserção do pacote:
Uma em-linha dupla (MERGULHO) inserter toma circuitos integrados dos tubos que são carregados em compartimentos. Um mecanismo da canela escolhe o componente necessário necessário dos compartimentos e das gotas ele em um conjunto de transferência. A cabeça da inserção escolher o componente do conjunto de transferência e introduzir IC na placa quando um conjunto do rebitamento debaixo dos cortes e dobrar as ligações internas para os soquetes ou externas para CI.
Configuração obsoleta:
Inserters axiais usados para consistir em uma máquina sozinha do sequencer do suporte que cortasse e arranjasse em seqüência as partes em um carretel. Esse carretel foi transferido então sobre a um inserter axial autônomo para introduzir os componentes. Isto é feito toda em uma máquina hoje.
Especificações:
Sequencer BXJG-1001
|
Taxa da inserção |
26000 pcs/h |
|
Não-executando a taxa |
Menos de 100 ppm |
|
Sentido |
Paralela |
|
Especs. do componente |
Os componentes gravados das ligações axiais, largura 52mm da fita, conduzem a distância 5.0mm, comprimento de corpo menos de 16mm, diâmetro do corpo não mais de 5.0mm. |
|
Tipos dos componentes |
Os capacitores, transistor, diodos, resistores, fundem e assim por diante, devem ser componentes eletrônicos embalados fita. |
|
Estações de entrada |
60 estações (recomendadas), 10-100 postam opcional |
|
Tamanho da máquina (L×W×H) |
3900mm×1000mm×1400mm (40 estações) |
|
Tamanho da estação |
550mm×600mm×900mm |
|
Peso da máquina |
300kg (40 estações) |
|
Fonte de alimentação |
220V, C.A. (fase monofásica) 50/60HZ, 1.0KVA |
|
Proteção de sistema |
UPS, mantem a máquina correr 15 minutos sem poder |
|
Poder de trabalho |
800W (economia de energia) |
|
Pressão de ar |
0.6Mpa |
|
Consumo do ar |
³ /min de 0.3m |
|
Temperatura da circunstância |
5-25℃ |
|
Ruído da máquina |
DB 40 |
|
Detector faltante da parte |
Detector óptico dobro do refire |
|
Sistema de condução |
Servo da C.A., motores de C.A. |
|
Ímpeto da estação |
Pressão de ar |
|
Entrada de dados |
Relação de USB entrada (formato de EXCEL) |
|
Sistema de controlo |
Relação inglesa da versão (Plataforma do controle de sistema de WINDOWS) monitor do LCD |
Características: Automaticamente os tipos da seqüência de componentes crus na fita da largura de 42mm de acordo com o programa na velocidade de 26000pcs pela hora, os componentes crus são embalados na fita da largura de 52mm, tal como capacitores das ligações axiais, transistor, diodos, resistores, fundem e assim por diante. A fita arranjada em seqüência de 42mm está disponível para alimentar a máquina axial da inserção. As bases do software de aplicação no sistema operativo do Windows 2000, relação de fácil utilização, trazem-lhe a melhor qualidade e uma eficiência mais alta.
Máquina radial da inserção BXJG-3001
|
Taxa da inserção |
18000 pcs/h |
|
Não-executando a taxa |
Menos de 300 ppm |
|
Sentido |
360° nos incrementos 1° |
|
Período das ligações |
Período duplo 2.5mm/5.0mm |
|
Tamanho do PWB |
Minuto 50mm×50mm; 450mm×450mm máximos |
|
Espessura do PWB |
0.79mm-2.36mm |
|
Tipos dos componentes |
Capacitores, transistor, diodos, diodo emissor de luz, resistores do gancho de cabelo, conectores, interruptores do tacto, fusível, etc. |
|
Fio de ligação em ponte (JW) |
Dispositivo independente da alimentação, nenhum arranjar em seqüência da necessidade. Fio de cobre do diâmetro 0.5mm-0.7mm chapeado com a lata. |
|
Comprimento do rebitamento |
1.2-2.2mm ajustável |
|
Grau do rebitamento |
10-35° ajustável |
|
Tamanho da máquina (L×W×H) |
1800mm×1600mm×2000mm |
|
Peso da máquina |
750kg (40 estações) |
|
Fonte de alimentação |
220V, C.A. (fase monofásica) 50/60HZ, 2.0KVA |
|
Proteção de sistema |
UPS, mantem a máquina correr 15 minutos sem poder |
|
Poder de trabalho |
1600W (economia de energia) |
|
Pressão de ar |
0.6-0.8Mpa |
|
Consumo do ar |
³ /min de 0.3m |
|
Temperatura da circunstância |
5-25℃ |
|
Ruído da máquina |
DB 65 |
|
Entrada de dados |
Relação de USB entrada (formato de EXCEL) |
|
Sistema de controlo |
Relação inglesa da versão (Plataforma do controle de sistema de WINDOWS) monitor do LCD |
Característica: A máquina radial prática a mais atrasada da inserção, grupos múltiplos separados de sistema do servocontrol, assegura-o o desempenho constante, o alto densidade e o mais perfeito. As bases do software de aplicação no sistema operativo do Windows 2000, relação de fácil utilização, trazem-lhe a melhor qualidade e uma eficiência mais alta.
Sequencer BXJG-4001/máquina axiais da inserção
|
Taxa da inserção |
24000 pcs/h |
|
Não-executando a taxa |
Menos de 300 ppm |
|
Sentido |
0° paralelo, 90°, 180°, 270° |
|
Período dos furos |
5.0mm-20.0mm (5.0mm-30.0mm para o fio de ligação em ponte) |
|
Tipos dos componentes |
Capacitores, transistor, diodos, resistores, fusível, etc. |
|
Fio de ligação em ponte (JW) |
Fio de ligação em ponte maioria dos Sistema-processos do distribuidor do fio de ligação em ponte de um carretel contínuo do fio |
|
Comprimento do rebitamento |
1.2-2.2mm ajustável |
|
Peso da máquina |
1500kg |
|
Fonte de alimentação |
220V, C.A. (fase monofásica) 50/60HZ, 1.5KVA |
|
Proteção de sistema |
UPS, mantem a máquina correr 15 minutos sem poder |
|
Poder de trabalho |
1600W (economia de energia) |
|
Pressão de ar |
0.6-0.8Mpa |
|
Consumo do ar |
³ /min de 0.3m |
|
Temperatura da circunstância |
5-25℃ |
|
Ruído da máquina |
DB 65 |
|
Tamanho do PWB |
Minuto 50mm×50mm; 450mm×450mm máximos |
|
Sistema de condução |
Servo da C.A., motores de C.A. |
|
Ímpeto da estação |
Pressão de ar |
|
Entrada de dados |
Relação de USB entrada (formato de EXCEL) |
|
Sistema de controlo |
Relação inglesa da versão (Plataforma do controle de sistema de WINDOWS) monitor do LCD |
Característica: Consista no sequencer axial da segunda geração e na máquina axial da inserção. Arranje em seqüência os componentes da fita no transporte chain como o programa e alimente a máquina da inserção diretamente, nenhuma necessidade fazem na fita outra vez. A cabeça da inserção é constante, a tabela giratória é móvel, inclui vertical ou o sentido horizontal, assegura precisamente componentes da inserção no PWB. O software de aplicação é projetado por nossa empresa, controla toda a operação através de um computador.
Máquina impar da inserção do formulário BXJG-7001
|
Taxa da inserção |
12000 pcs/h |
|
Não-executando a taxa |
Menos de 500 ppm |
|
Sentido |
0°, 90°, 180° |
|
Tamanho do PWB |
450mm×450mm máximos |
|
Espessura do PWB |
0.79mm-2.36mm |
|
Tipos dos componentes |
Soquete maioria, interruptores do toque. |
|
Tamanho da máquina (L×W×H) |
1800mm×1800mm×1600mm |
|
Peso da máquina |
750kg |
|
Introduzindo a linha central |
2-3 |
|
Fonte de alimentação |
220V, C.A. (fase monofásica) 50/60HZ, 1.2KVA |
|
Proteção de sistema |
UPS, mantem a máquina correr 15 minutos sem poder |
|
Poder de trabalho |
960W |
|
Pressão de ar |
0.4-0.6Mpa |
|
Consumo do ar |
³ /min de 0.2m |
|
Temperatura da circunstância |
5-25℃ |
|
Ruído da máquina |
DB 50 |
|
Alimentação do PWB |
Selecionável manual/auto |
|
Sistema de condução |
Servo da C.A., motores de C.A. |
|
Suporte de trabalho da placa |
Corrida sentido horário ou anti-horário |
|
Entrada de dados |
Relação de USB entrada (formato de EXCEL) |
|
Sistema de controlo |
Relação inglesa da versão (Plataforma do controle de sistema de WINDOWS) monitor do LCD |
Característica: Coopere com o alimentador de vibração, que arranjam em seqüência os componentes (interruptor maioria, algum formulário impar) e a máquina da inserção da alimentação. A cabeça da inserção da máquina introduzirá rapidamente componentes no PWB na velocidade de bases do software de aplicação 12000pcs/h. no sistema operativo do Windows 2000, relação de fácil utilização, traz-lhe a melhor qualidade e uma eficiência mais alta.
Máquina da inserção do ilhó BXJG-9001/pino
|
Taxa da inserção |
15000 pcs/h |
|
Não-executando a taxa |
Menos de 500 ppm |
|
Manipulação do PWB |
A carga manual ou auto/descarrega |
|
Tamanho do PWB |
450mm×450mm máximos |
|
Espessura do PWB |
0.79mm-2.36mm |
|
Tipos dos componentes |
rebites de 1.6-3.5mm, rebite longo, rebite curto. |
|
Tamanho da máquina (L×W×H) |
1500mm×1450mm×1500mm |
|
Peso da máquina |
1500kg |
|
Introduzindo as cabeças |
2-3 opcionais |
|
Fonte de alimentação |
220V, C.A. (fase monofásica) 50/60HZ, 1.0KVA |
|
Proteção de sistema |
UPS, mantem a máquina correr 15 minutos sem poder |
|
Poder de trabalho |
960W |
|
Pressão de ar |
0.4-0.6Mpa |
|
Consumo do ar |
³ /min de 0.1m |
|
Temperatura da circunstância |
5-25℃ |
|
Ruído da máquina |
DB 55 |
|
Alimentação do PWB |
Selecionável manual/auto |
|
Sistema de condução |
Servo da C.A., motores de C.A. |
|
Suporte de trabalho da placa |
Corrida sentido horário ou anti-horário |
|
Entrada de dados |
Relação de USB entrada (formato de EXCEL) |
|
Sistema de controlo |
Relação inglesa da versão (Plataforma do controle de sistema de WINDOWS) monitor do LCD |
Característica: O rebite de vibração do volume da seqüência do alimentador (1.6mm-3.5mm), o rebite longo (20mm), ou o rebite e a alimentação gravados à cabeça da inserção da máquina, a cabeça porão o rebite no PWB e para fixar automaticamente ou manualmente o rebite na velocidade do PWB da mudança 15000pcs/h., é opcional. As bases do software de aplicação no sistema operativo do Windows 2000, relação de fácil utilização, trazem-lhe a melhor qualidade e uma eficiência mais alta.
